COMO EDITAR ENSAMBLES EN FORMATO .STEP EN SOLIDWORKS

 COMO EDITAR ENSAMBLES EN FORMATO .STEP EN SOLIDWORKS

PASO 1:

Buscar el archivo .STEP desde el explorador de SOLIDWORKS

PASO 2:

Ubicar la carpeta con la ubicación del archivo.

PASO 3:

Filtrar los archivos a .step

Se debe habilitar un botón (Opciones)

Seleccionamos "opciones"

PASO 4:

Dejaremos la configuración tal cual aparece en la siguiente imagen:

Aceptamos.

PASO 5:

Selecionamos la pieza y abrimos

Esperamos a que abra el archivo

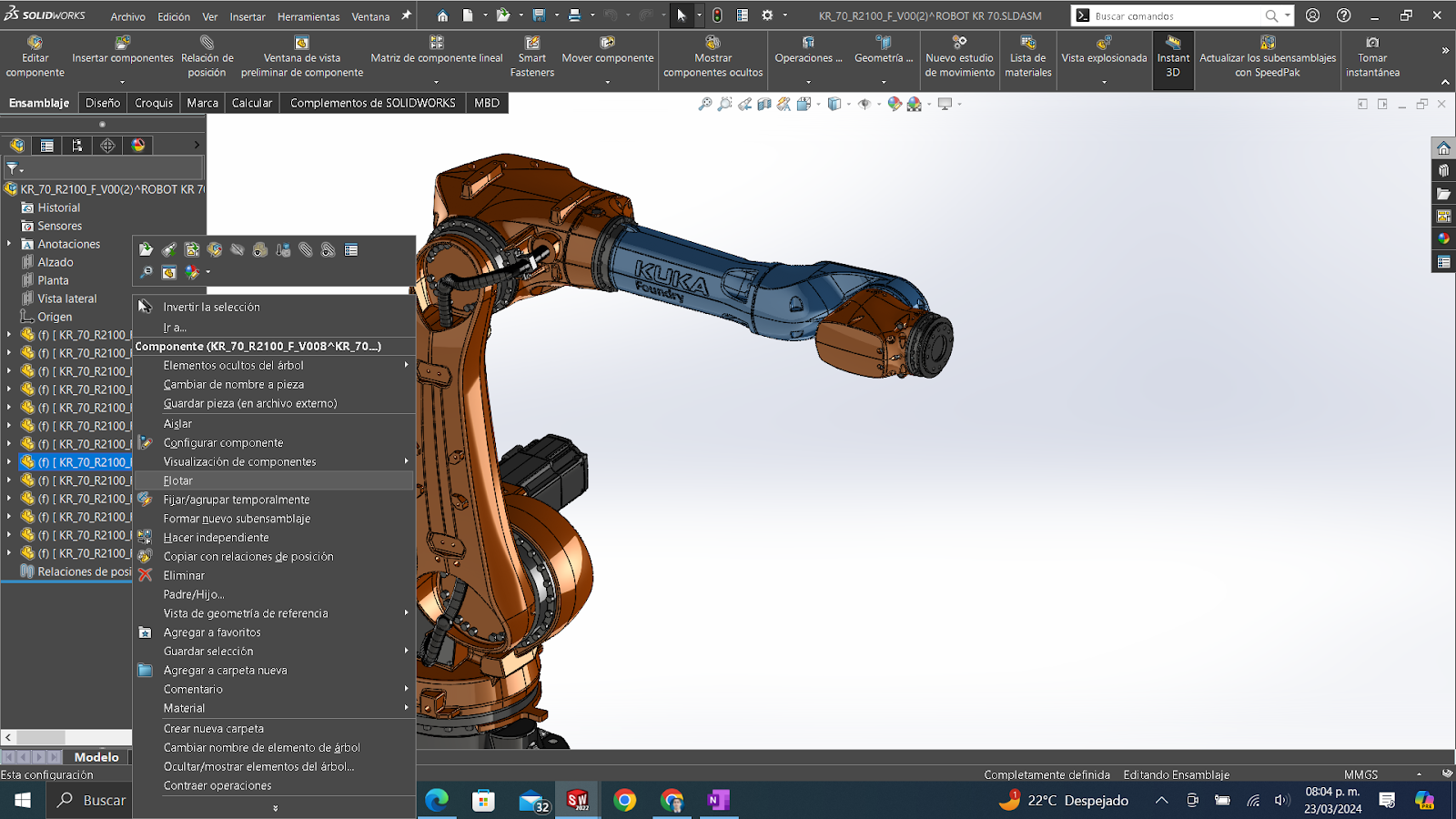

Seleccionamos en el árbol de ensamble el primer ensamble con botón derecho y seleccionamos "romper vínculos" - "vínculos de componentes".

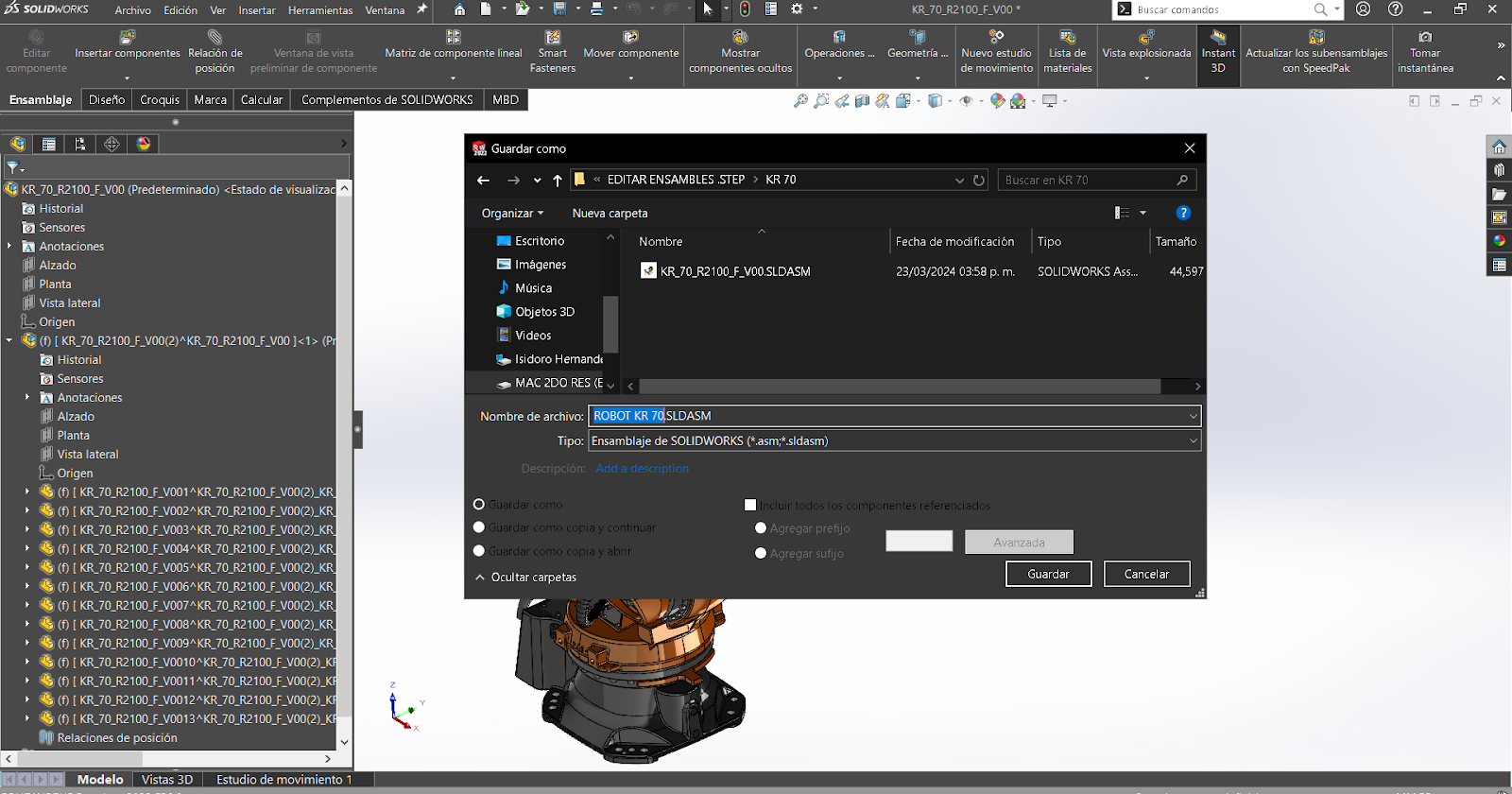

Guardamos como.

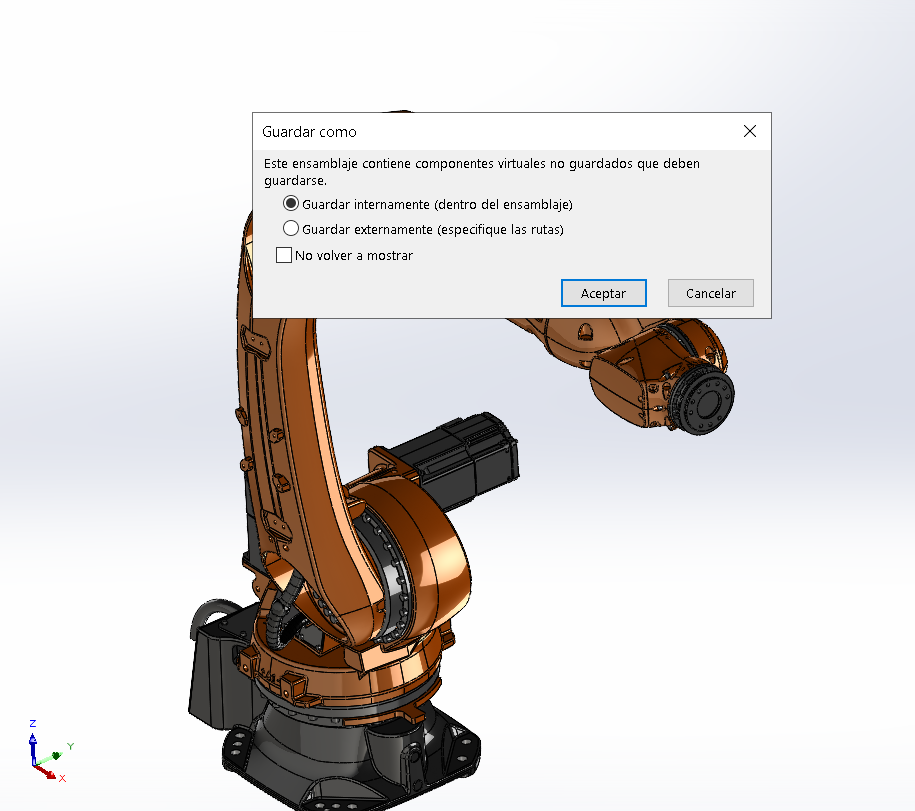

Seleccionamos "Guardar internamente"

PASO 6:

Si el ensamble que nos crea queda dentro de otro ensamble abriremos el sub-ensamble para poder editar y flotar cada una de las piezas que conforman el ensamble

se abrirá el subensamble y aqui es donde podemos flotar cada una de las piezas y agregarles las relaciones de poción que queramos.
